星创易联项目介绍 “水泵”是一种输送液体或对液体加压的机器。在我们的生活中随处可见。主要用于城市供水、污水系统、农业水利系统、电站系统、化工系统等。时间。一旦发生故障,无法在第一时间消除问题,无法迅速恢复正常供水。 随着物联网行业的发展,泵的控制不再局限于人工。远程水泵控制使用传感器检测实时水位来控制水泵的启动或停止。如果主从系统在运行过程中检测不到对方的心跳信号,则停止当前执行的启动命令并发出报警。工业路由器设备通过4G网络进行数据传输,实现报警信息的实时反馈。

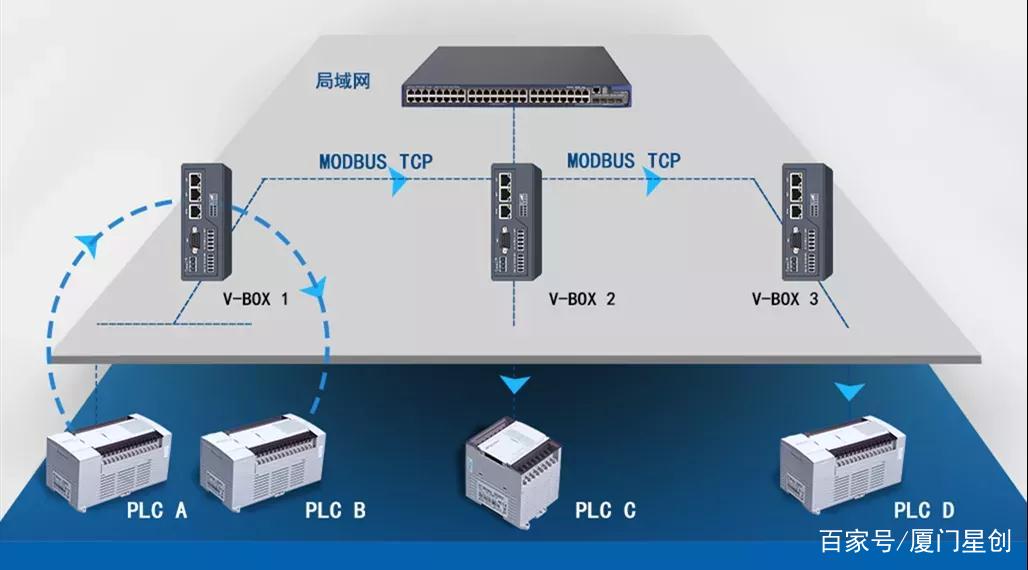

工艺要求 两套控制系统,每套1主4从,集中采集水池液位,远程控制各从站水泵的启停,实现集中控制管理。虽然过程很简单,但需要考虑各种外部因素。在编写程序时,需要考虑多种可能的情况,并在界面上提供预警提示。如: ●如果集中端液位有问题,需要判断传感器是否断开。 ●如果设备数据中断,需要判断集中端的工业路由器是离线还是PLC停止运行。 ●如果设备数据不能更新,需要判断控制端工业路由器是否离线或PLC停止运行。 案例分析 一般来说,解决方案是通过工业路由器在4个PLC之间交换数据。集中控制端选用性能更强4G工业路由器,控制端选用性价比高的工业路由器,控制系统PLC选用LX3V-0806MR-A,模拟数据采集选用工业路由器 ,控制界面的HMI选择PI3102i。 节目介绍 1、首先需要规划好系统需要交互的数据参数。
2、地址对应:数据以双字整形进行映射。比如主机给从机的控制地址中,低字节有心跳数据和实时数据;高字节有控制字,包括启动、停止和故障复位。

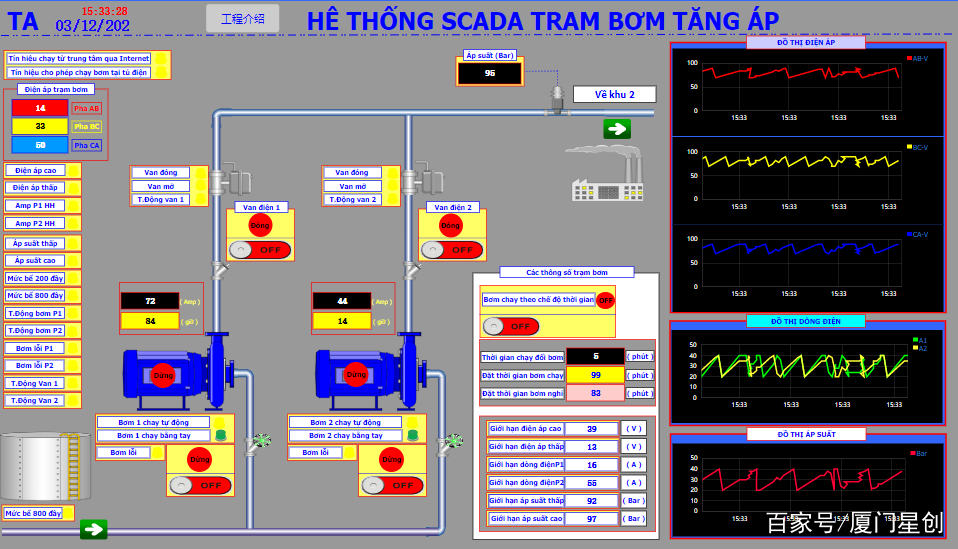

3、上位PLC的程序段:如果上位PLC在一定时间内没有收到从位PLC的心跳变化,就会输出报警。 4、从PLC的程序段:从PLC在一段时间内未能接收到主PLC的心跳变化,从PLC停止设备。 人机界面画面 工程视频和机器图片
![]() |
